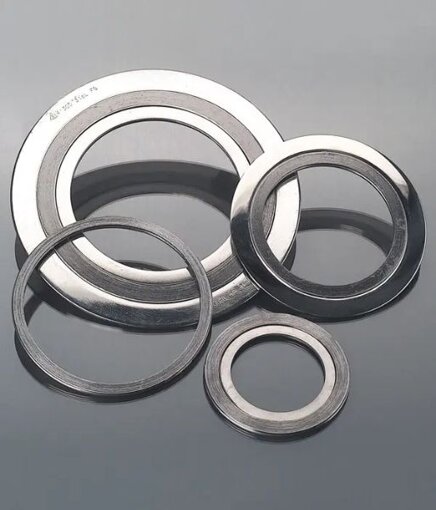

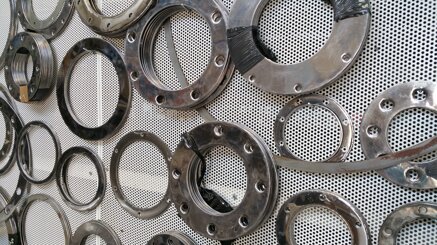

Guarnizioni Spirometalliche

Sono costituite da un nastro metallico  con  particolare  profilo  sagomato,  e accoppiato  ad  un  altro nastro   di   riempitivo   che   può   essere:   grafite,   p.t.f.e.,   fibra   di ceramica  o  vetro  o  Mica  avvolti  entrambi  uniformemente con  una costante  tensione  di  avvolgimento.  Il  particolare  profilo  metallico  ha un'azione   elastica   che   assicura   una   perfetta   tenuta   in   tutte   le condizioni  di  temperatura  e  pressioni  fluttuanti.  Possono  essere assemblate  ad  un  anello  di  centraggio  interno,  esterno  o  entrambi. L'uso degli  anelli  ha  scopi  ben  precisi:  l'anello  interno  ha  funzione di   anti turbolenza   in   quanto   solitamente   ha   il   diametro   interno uguale   al   diametro   interno   della   flangia.   Evita   il   depositarsi   di materiale  tra l'interstizio  delle  flange  e  normalmente  è  costruito  con lo  stesso materiale  della  spirale,  per  cui  ne  protegge  la  corrosione ed  elimina  l'erosione  della  flangia.  L'anello  esterno  invece  serve come  dispositivo  di  centraggio  tra  i  bulloni,  previene  l'espansione laterale  della  spirale  e  serve  come  spessore  di  riferimento  per  un corretto montaggio della stessa.
